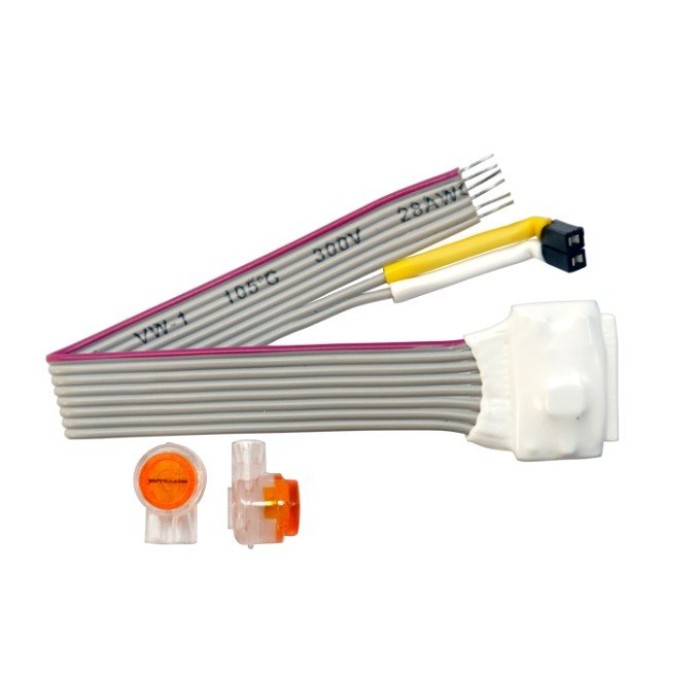

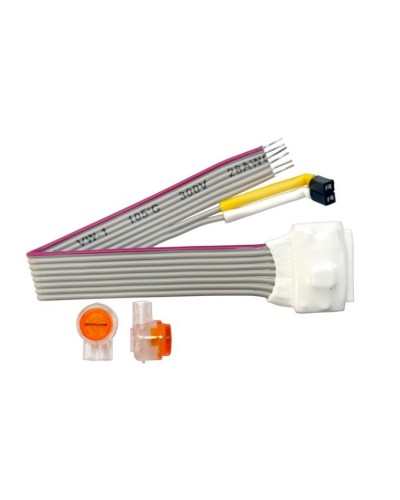

Описание С2000-АР1 исп.04. Расширитель адресный. Болид

Адресный расширитель для работы с С2000-КДЛ (С2000-КДЛ-2И), один шлейф для подключения извещателей с нормально-замкнутыми контактами, один шлейф для подключения нормально-замкнутых контактов "Блокировка", один шлейф подключения индикации, IP41, t-раб.-30…+50°С, 14х16х5 мм

Назначение изделия

Адресный расширитель «С2000-АР1 исп.04» применяется с контроллером «С2000-КДЛ» в составе интегрированной системы охраны «Орион». Предназначен для подключения неадресных извещателей с выходом типа «сухой контакт» в двухпроводную линию связи «С2000-КДЛ», с возможностью контроля состояния блокировки корпуса извещателя и управления индикацией извещателя.
Электропитание и информационный обмен АР1 осуществляется по ДПЛС контроллера «С2000-КДЛ».
АР1 поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx и позволяет получать значение напряжения ДПЛС в месте своего подключения.
АР1 рассчитан на непрерывную круглосуточную работу.

Особенности

- размещается внутри охранного или пожарного четырехпроводного извещателя;
- питание от двухпроводной линии связи;
- контроль контактов сигнального реле («Охрана»), датчика вскрытия корпуса («Блокировка») и управление индикацией четырехпроводных извещателей;
- нормально-замкнутые контакты шлейфов «Охрана» и «Блокировка»;
- адрес расширителя сохраняется в энергонезависимой памяти;
- измерение значения напряжения в ДПЛС в месте установки;
- миниатюрное исполнение;
- двухсторонний SMD монтаж.

Напряжение питания, B:	Степень защиты: IP41
- по двухпроводной линии связи: 8…11	Диапазон рабочих температур, °С: -30…+50
Ток потребления, мА:	Габаритные размеры. мм: 14х16х5
- максимальный: 0.6	Масса, не более, г: не более 5
