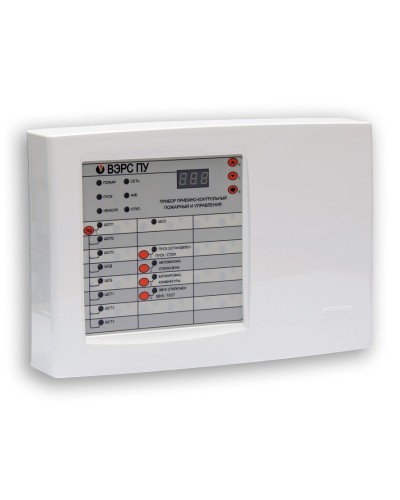

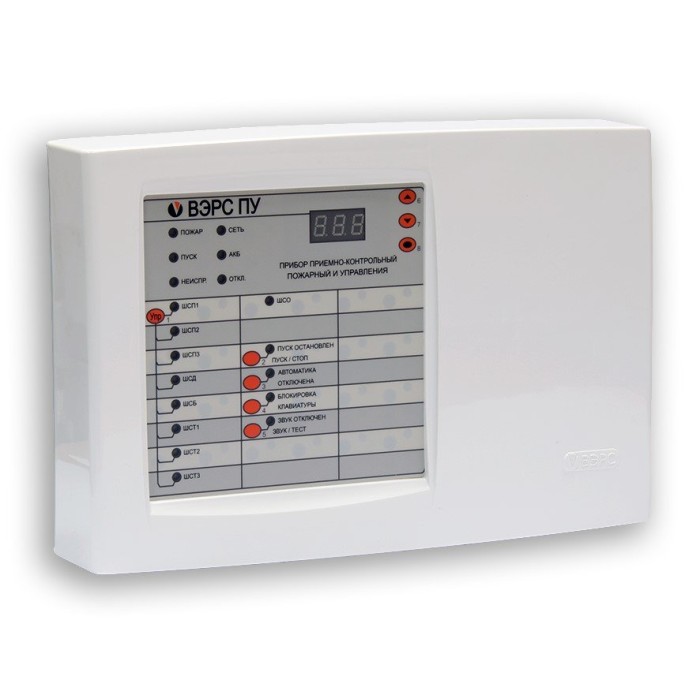

ВЭРС-ПУ-М версия 3.1. Прибор приёмно-контрольный и управления пожарный. ВЭРС в Сочи

Описание ВЭРС-ПУ-М версия 3.1. Прибор приёмно-контрольный и управления пожарный. ВЭРС

Пульт управления пожаротушением, 1 зона пожаротушения, 1 направление пуска 24В/2,4А; цифровой индикатор времени обратного отсчета; 6 выходов "ОК" 12В/0.5А для цепей оповещения с КЦ;3 реле ПЦН (НЗ/НР) 24В/3А; 1 реле ~220В/7А с КЦ; 9 ШС (I-шс 3мА); встроенный регистратор на 2048 событий; поддержка блоков "ВЭРС-БРУ4/8/16/24 версия 3.1" (до 8 шт.); расширение до 64 направлений пожаротушения с помощью "ВЭРС-РНП-01" (до 16 шт.), поддержка ВЭРС-LAN; U-пит. перем. 220 В, Р-потр. 42 ВА, под 1 АКБ 7 А*ч (в компл. не входит), подключение внеш. РИП 12В/2А; IP21, t-раб. -30...+50°С, металлический корпус 310х210х90 мм, масса 2 кг.

Назначение изделия

Прибор предназначен для организации на объектах пожарной охраны, пожаротушения, систем оповещения о пожаре и управления технологическим оборудованием.

Прибор обеспечивает:
- Контроль состояния шлейфов сигнализации с подключенными к ним извещателями;
- Выдачу с помощью реле извещений НЕИСПРАВНОСТЬ, ПУСК и ПОЖАР/ОХРАНА;
- Управление световыми табло «УХОДИ», «НЕ ВХОДИ», «АВТОМАТИКА ОТКЛЮЧЕНА», «ВЫХОД», а также световым и звуковым оповещателями;
- Управление пуском устройств пожаротушения в режимах:
- Автоматическом (при срабатывании извещателей);
- Ручном (с помощью шлейфа дистанционного пуска, с панели прибора кнопкой «ПУСК»/«СБРОС»).

Особенности

- Встроенный 3-х разрядный, 8-ми сегментный, светодиодный индикатор обратного отсчета пуска пожаротушения;
- Одна зона пожаротушения;
- Управление установками порошкового, аэрозольного, газового пожаротушения и установками тушения тонкораспыленной водой;
- Организация до 64-х контролируемых направлений пуска при использовании расширителей ВЭРС-РНП-01;
- Встроенный сетевой источник питания с резервным аккумулятором 7 А*ч;
- Исключение случайного пуска средств пожаротушения;
- Контроль состояния: х Трех шлейфов пожарной сигнализации; х Шлейфа охранной сигнализации; х Шлейфа блокировки пуска; х Шлейфа дистанционного пуска; х Трех шлейфов контроля технологического оборудования;
- Автоматический контроль цепи пуска на обрыв и короткое замыкание;
- Автоматический контроль внешних цепей оповещения на обрыв и короткое замыкание;
- Автоматический контроль внешней линии управления силовым оборудованием на обрыв и короткое замыкание (Выход УКСЛ - устройство контроля состояния линии);
- Защита органов управления от несанкционированного доступа;
- Встроенный контроллер интерфейса RS-485 №1 для связи с внешним блоком индикации и управления, модулем ВЭРС-БРУ (4,8,16,24) версия 3.1.;
- Встроенный контроллер интерфейса RS-485 № 2 для связи с пожарным пультом управления ВЭРС-ППУ;
- Возможность работы в составе системы удаленного мониторинга и управления при установке платы сетевого преобразователя ВЭРС-LAN;
- Встроенный регистратор событий, с записью на карту формата MicroSD.
- Исполнение в пластмассовом и металлическом корпусе.

Питание прибора:	- ток контроля исправности цепей, мА: 2
- от сети переменного тока: 220 В	- пусковой ток, А: 2.4
- от аккумулятора, В: 12	- напряжение, В: 24
Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более: 42	- задержка импульсов запуска, сек: 30…120
Емкость аккумулятора, А·ч: 7	Количество выходов для управления оповещателями: 6
Количество аккумуляторов, шт: 1	Количество реле ПЦН в приборе: 3
Количество линий интерфейса RS-485: 2	Параметры релейных выходов:
Параметры шлейфов сигнализации:	- кол-во релейных выходов: 4
- количество шлейфов: 9	- коммутируемое напряжение, В: 24
- напряжение в дежурном режиме, В: 15.5…20.5	- коммутируемый ток, А: 3
- суммарный ток потребления извещателей, мА: 3	Дополнительное реле: 1
Кол-во ключей ТМ для управления: 25	Параметры реле: 220 В/7 А
Количество направлений пожаротушения: 1	Степень защиты: IP21
Пусковой импульс:	Диапазон рабочих температур, °С: -30…+50
Габаритные размеры. мм: 240х200х83.5
