Типовое решение построения адресной системы защиты объекта на примере стоянки маломерных судов реализовано на оборудовании производства НВП "Болид" и НПП "Охранная техника".
Система предназначена для:
1) контроля за сохранностью катеров и лодок, пришвартованных к причалу
2) обеспечения безопасности участков периметра.

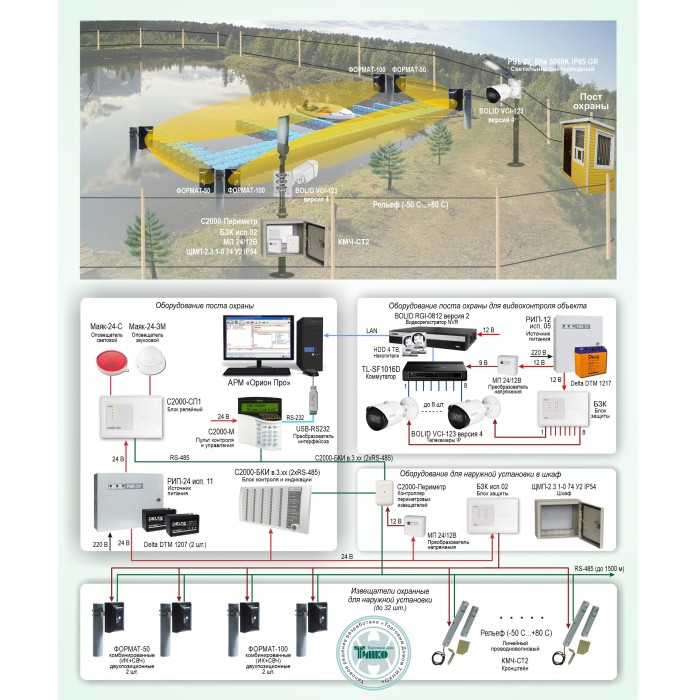

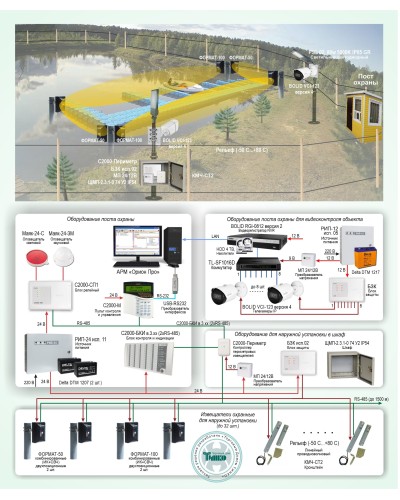

1) Контроль за сохранностью катеров и лодок осуществляется с помощью комбинированных двухпозиционных извещателей "Формат-50" и "Формат-100", которые формируют объемную зону обнаружения в виде вытянутого эллипсоида протяженностью от 10 м до 100 м и шириной 1,5 м. Сочетание двух физических принципов (ИК+СВЧ) и выдача тревоги только при одновременном появлении сигнала в обоих каналах существенно повышает помехоустойчивость системы.. Их размещают по периметру понтонного моста (см. картинку на схеме).
2) Обеспечение безопасности участков периметра выполняется периметровыми извещателями проводноволновыми линейными "Рельеф (-50 С...+80 С)".
Вся трасса периметра «разбивается» на отдельные сигнализационные участки (каждый до 250 м). Извещатели "Рельеф" обеспечивают регистрацию преодоления нарушителем зоны обнаружения между верхним и нижним проводами. Изменение параметров электромагнитного сигнала, распространяющегося от передатчика к приемнику при пересечении зоны обнаружения нарушителем вызывает тревожное извещение.
Питание извещателей осуществляется от резервированного источника питания "РИП-24 исп.11" с использованием блока защиты “БЗК исп.02”.
Всего в системе можно установить до 32 извещателей "Формат" и "Рельеф".
Контроллер периметровых извещателей "С2000-Периметр" осуществляет контроль состояния адресных зон и выдачу тревожных извещений при срабатывании извещателей на пульт контроля и управления "С2000-М" или компьютер по интерфейсу RS-485.
Адресная система позволяет быстро обнаружить попытку несанкционированного проникновения на объект и точно определить его место, что дает возможность быстро реагировать на тревожное извещение и обеспечить задержание нарушителя.
Видеоконтроль территории реализован на оборудовании Болид. В решении использованы:
- 8 канальный IP-видеорегистратор "BOLID RGI-0812"
- IP-камеры корпусные уличные "BOLID VCI-123 версия 4", предназначенные для непрерывной трансляции видеоизображения с охраняемой зоны на системы отображения, записи, хранения и воспроизведения видеоизображения
- неуправляемый 16 портовый коммутатор "TL-SF1016D", резервированный источник питания "РИП-12 исп.05"», блок защиты "БЗК исп.02" и 2 жестких диска (накопителя).
- пакет программного обеспечения АРМ "Орион Про" состоящий из:
- Сервера "Орион Про"
- Администратора базы данных "Орион Про", заполнение информацией базы данных системы "Орион Про"
- Оперативной задачи "Орион Про" исп.10, используется для организации рабочего места дежурного оператора службы охраны и управления работой подсистем: охранная сигнализация, охранное видеонаблюдение.
Настройка охранной подсистемы осуществляется с помощью компьютера через USB-интерфейс “С2000-USB”.
Для наружного освещения территории предлагается использовать светодиодный светильник PSL 02 80w 5000K IP65 GR.
